一,概述
CAKJ-XHB系列一體式微機中央信號報警裝置，是專為發電廠、變電站信號系統設計的一種集中管理的微機信號報警系統。具有抗干擾能力強、操作簡便、安裝使用方便、維護量小等特點。該產品廣泛應用于電力、石油、化工、冶金及煤炭等行業。是電力及工業自動化監測、信號分組報警的智能型產品。
二，功能特點
1，面板具備液晶顯示器：顯示運行時鐘，信號報警記錄，報警信號設置等，并具備上電自檢功能。
2，功能按鈕：具備試驗（試燈）、確認（接受）、消音、復歸、追憶等功能按鈕。
3，具備有人值守和無人值守轉換功能。
4，故障記錄功能:記錄報警信號故障發生時刻（年月日時分秒），記錄報警信號故障解除時刻（年月日時分秒）。
5，具備手動和自動確認功能，自動確認時間（0-200s）可設置。
6，信號容量：16路報警信號對應16個光字牌報警。
7，輸入信號性質:RS485數字通訊,采集多個CAKJ-32DIT干接點采集模塊信號（每個模塊32路信號）。
8，信號分組編程：裝置讀取CAKJ-32DIT的多路干接點信號，按照16個報警信號進行分組編程，如第1個報警信號對應干接點輸入信號1-8，第2個報警信號對應干接點輸入信號9，第3個報警信號對應干接點輸入信號10-30，以此類推，對16個報警信號進行編程定義。裝置最多能對320路干接點信號進行分組編程。如1GP對應1-8個開入量，8個開入量不論哪個報警，光字牌1GP都閃光報警，信號確認后光字牌常亮，8個信號中另外1個信號報警，光字牌重新啟動閃光報警，依次類推。
9，信號報警類型可區分：可設置區分事故信號F、預告信號W、位置信號L。

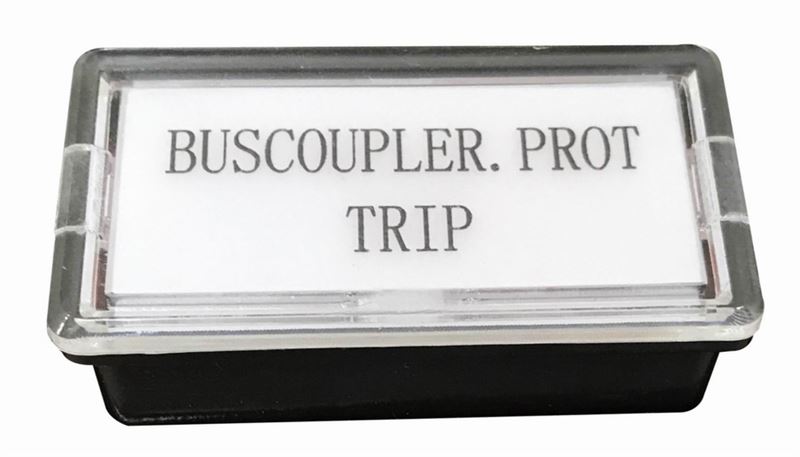

10，光字牌顏色：可選擇紅色、白色、黃色、綠色，根據信號的報警類型，用顏色區分更醒目直觀。
11，輸入信號狀態：開關接點（K）、開關保持接點（E）和脈沖型保持接點（P）。（注）
12，輸入信號常開和常閉選擇：對于每個信號，可以設置常開至常閉報警（o默認），也可以設置常閉至常開報警（C）。
13，每個輸入信號可以打開或屏蔽，打開時報警（R），屏蔽時無響應（D）。
14，信號延時報警：可設置0-9999ms延時報警時間
15，裝置自帶蜂鳴器，事故信號F發長音“嘀---”，預告信號W發短音“嘀，嘀，嘀，嘀”，位置信號L不發音。
16，裝置帶事故及預告信號報警輸出接點，可啟動電笛電鈴，加強聲音報警效果。
17，具備事故及預告遙信輸出接點，連接其他設備或作為事故停鐘信號。
18，具備裝置電源消失接點輸出。
19，數字通訊:裝置配置有RS485雙串行通訊接口。串口1用于外部通訊，串口2用于干接點信號采集，通訊協議MODBUS-RTU。
